آند سربی ( LEAD ANODE )

آند سربی در پروسه الکترولیز، قطب مثبت بوده و وظیفه انتقال جریان برق را برعهده دارد. بدنه این آند از سرب و دسته ها معمولا از جنس مس می باشند

فرآیند الکترولیز مس

در فرآیند الکترولیز مس، آند قطب مثبت ( آند سربی در پروسه لیچینگ و آند مسی در پروسه ریفاینینگ ) و کاتد قطب منفی می باشد ( جنس کاتد استنلس استیل و یا فولاد ضد زنگ می باشد). جریان برق DC که از طریق رکتیفایرهای موجود در سایت تامین می شوند،از طریق آپرون های مسی به ورودی سلول ها ( آندها ) متصل می گردد. در طی فرآیند الکترولیز، یون های مس موجود در الکترولیت ( محلول اسید با سایر ترکیبات ) از طریق جریان الکتریکی ایجاد شده بین آند و کاتد بر روی کاتد می نشیند و این فرآیند در تمامی سلول ها (INTERCELL_ ENDCELL )  تکرار می شود ( سلول ها به صورت سری، پشت به پشت، به وسیله آندها و کاتدها با هم در ارتباط هستند ) شایان ذکر است، ارتباط الکتریکی کاتد یک سلول با آند سلول کناری از طریق نشیمنگاه های مسی ( مثلثی یا سایر اشکال)  که مابین سلول ها و در راستای طول آن ها قرار گرفته و دسته های آند و کاتد روی آن قرار می گیرند، برقرار می شود ( دسته کاتد سلول قبل و دسته آند سلول جدید به هم متصل می شوند. جریان برق در نهایت از طریق آپرون های مسی متصل به سلول نهایی و به قطب منفی رکتیفایر وصل شده و مسیر جریان برق بسته می شود.

توضیح اصطلاحات به کار رفته در این نوشته :

  • رکتیفایر : مبدل جریان برق AC به DC
  • آپرون : شمش مسی متصل کننده، باس بارهای ورودی از رکتیفایر به باس بارهای ورودی ( به صورت عمودی می باشد. )
  • جریان ورودی برق از قطب + رکتیفایر از طریق آپرون های ورودی به آند سلول اول و قطب – رکتیفایر از طریق آپرون های خروجی به کاتد سلول آخر وصل می شوند ( مانند عملکرد یک باتری)
  • دسته کاتد موجود در روی سلول و دسته آند سلول قبل بر روی یک بخش عایقی قرار می گیرند. که به آن Capping board – کپینگ بورد می گویند.
  • برقراری جریان الکتریکی در این فرآیند همانند یک مدار ساده الکتریکی است. در صورتی که ورودی برق رکتیفایر را همانند یک باتری در نظر بگیریم. هر سلول همانند یک سیم می باشد که وقتی تمامی سلول ها به هم متصل شوند انگار این زنجیره سیم ها به هم وصل شده و در نتیجه بین قطب مثبت و منفی ما یک حلقه کامل ایجاد شده و حال جریان الکتریکی از قطب مثبت به سمت قطب منفی جریان می یابد

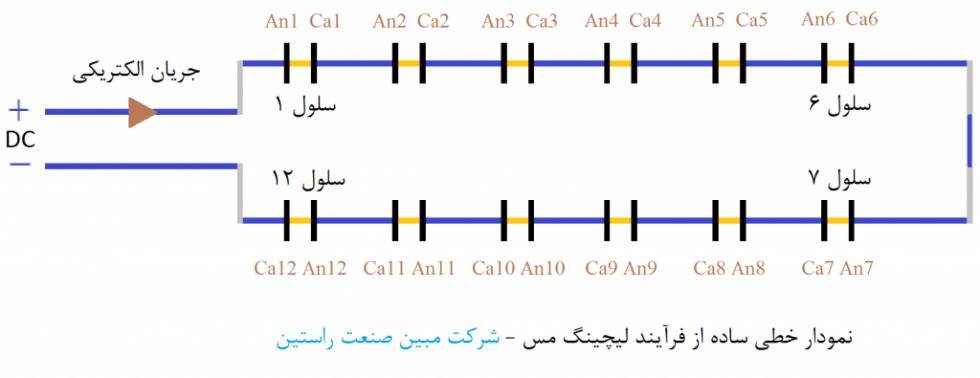

برای فهم ساده تر موضوع فرآیند الکترولیز مس ( یا هر محصول دیگر ) در شکل بالا توضیح داده شده است، همانطور که در این شکل مشخص شده است. جریان از طریق قطب مثبت با عبور از سلول ها به سمت قطب منفی در جریان است. این شکل دارای 12 سلول می باشد. سلول های شماره 2 تا 5 و 8 تا 11 سلول های میانی یا intercell و سلول های 1-6-7 و 12 سلول های پایانی یا endcell ها می باشند

آرایش قرینه سلول ها در پروسه الکترولیز روی، سرب، مس و …

آرایش واقعی سلول های نصب شده در یک پروسه واقعی نیز به مانند شکل بالا می باشد، به عبارتی بهتر، برای کاهش میزان استفاده از باس بارهای مسی که جریان برق را تا اولین سلول آورده (1) و از آخرین سلول (12) به قطب منفی رکتیفایر (Rectifier) برمی گردانند، آرایش قرینه ای در طراحی سلول ها استفاده می شود، به طوری که از مجموع n سلول مورد نیاز، نصف آن ها در سمت راست و نصف دیگر در سمت چپ طراحی سایت قرار گرفته و سلول های n/2 و n/2+1 که در اینجا سلولهای 6 و 7 به شمار می آیند از طریق آپرون های انتهایی ( باس بارهای مسی ) به هم متصل می شوند. ( سایر سلول ها همانطور که قبلا نیز گفته شد از طریق اینترسل های میانی که ممکن است مثلثی و یا به شکل سایر اشکال باشند، از طریق اتصال بین کاتد سلول قبل با آند سلول بعد به هم متصل می شوند.) در شکل بالا آپرون ها با رنگ خاکستری مشخص شده اند ( قبل از آند سلول های 1 و 7 – بعد از کاتد سلول های 6 و 12 ) ، شایان ذکر است اتصال آپرون های سلول های 6 و 7 به هم، همانند باس بارهای متصل به آپرون های سلول ها 1 و 12 به صورت افقی می باشند.

آرایش قرینه سلول ها در پروسه الکترولیز روی، سرب، مس و …

آرایش واقعی سلول های نصب شده در یک پروسه واقعی نیز به مانند شکل بالا می باشد، به عبارتی بهتر، برای کاهش میزان استفاده از باس بارهای مسی که جریان برق را تا اولین سلول آورده (1) و از آخرین سلول (12) به قطب منفی رکتیفایر (Rectifier) برمی گردانند، آرایش قرینه ای در طراحی سلول ها استفاده می شود، به طوری که از مجموع n سلول مورد نیاز، نصف آن ها در سمت راست و نصف دیگر در سمت چپ طراحی سایت قرار گرفته و سلول های n/2 و n/2+1 که در اینجا سلولهای 6 و 7 به شمار می آیند از طریق آپرون های انتهایی ( باس بارهای مسی ) به هم متصل می شوند. ( سایر سلول ها همانطور که قبلا نیز گفته شد از طریق اینترسل های میانی که ممکن است مثلثی و یا به شکل سایر اشکال باشند، از طریق اتصال بین کاتد سلول قبل با آند سلول بعد به هم متصل می شوند.) در شکل بالا آپرون ها با رنگ خاکستری مشخص شده اند ( قبل از آند سلول های 1 و 7 – بعد از کاتد سلول های 6 و 12 ) ، شایان ذکر است اتصال آپرون های سلول های 6 و 7 به هم، همانند باس بارهای متصل به آپرون های سلول ها 1 و 12 به صورت افقی می باشند.

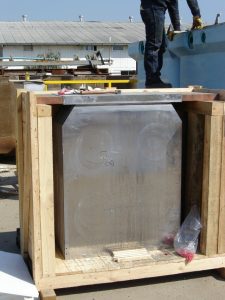

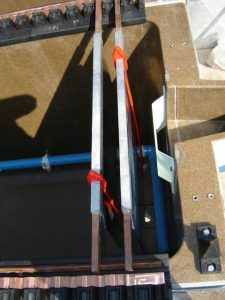

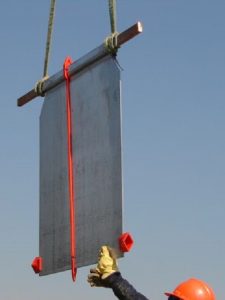

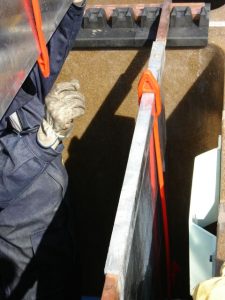

گالری تصاویر آند سربی LEAD ANODE شرکت G CORNER انگلستان

شرکت مبین صنعت راستین

شرکت مبین صنعت راستین، نماینده انحصاری شرکت G CORNER انگلستان در ایران می باشد. این شرکت آماده شرکت در تمامی مناقاصات کشوری در زمینه تامین، طراحی، نصب و تعمیر کلیه آندهای سربی (LEAD ANODE) و همچنین سایر تجهیزات مورد نیاز در صنایع روی، سرب و مس در زمینه های DC SWITCH ها، باس بارهای مسی، اینترسل ها یا باس بارهای میانی، باس بار های پایانی یا END CELL ها، شورتینگ فریم SHORTING FRAME و سایر موارد مشابه بوده و آمادگی کامل خود را در این زمینه با قیمت رقابتی و کیفیت بالا اعلام می دارد. علاوه بر موارد ذکر شده، در صورت نیاز به تولید داخل بودن محصول و یا کاهش قیمت بیشتر، این شرکت توانایی تولید آند سربی و سایر تجهیزات موردنیاز در صنایع لیچینگ مس، سرب روی از جمله باس بارها را در کارگاه خود با کیفیت بسیار بالا را دارد. برای دریافت اطلاعات تکمیلی در زمینه فروش آند سربی (لید آند) و دریافت لیست قیمت آند سربی مورد نیاز در پروژه خود، با ما تماس بگیرید. تلفن تماس : 02188106697 فکس : 02188106698 ایمیل : info@msrco.org
