سیستم های هیت تریسینگ
HEAT TRACING SYSTEM
شرکت مبین صنعت راستین، طراح، تامین کننده و مجری سیستم های هیت تریس، شامل مخازن، لوله ها، شیرها و کلیه تجهیزاتی که نیازمند گرمایش الکتریکی هستند.
با بیش از 10 سال حضور موفق در پروژه های الکتریکال هیت تریسینگ کشوری (EPC)
الکتریکال هیت تریسینگ
هیت تریسینگ چیست ؟
به فرآیند گرم شدن لوله ها توسط کابل های حرارتی (heat tracing system) ، فرآیند هیت تریسینگ و یا به اختصار هیت تریس Heat trace می گویند.
هنگامی که در یک فرآیند صنعتی (و یا مسکونی) لازم باشد ، به منظور جلوگیری از یخ زدگی و یا کاهش دما در خط هایی مشخص، دمای فرآیند در حدی خاص نگه داشته شود. از سیستم های هیت تریسینگ استفاده می شود.

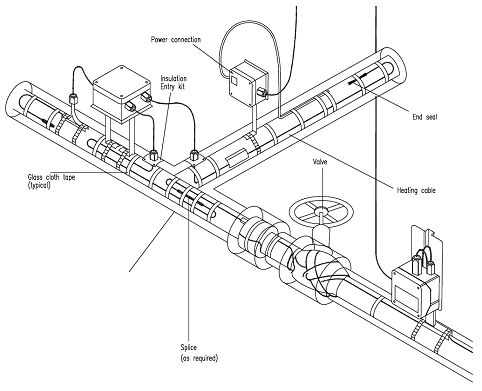

سیستم هیت تریسینگ به وسیله کابل های حرارتی دمای لوله ها، تانک ها، کف منازل، رمپ پارکینگ ها و سایر ادوات بکار رفته در خطوط انتقال سیال و ساختمان های مسکونی / اداری را بر روی دمایی مشخص نگه داری می کنند.
سیستم هیت تریسینگ چگونه عمل می کند؟

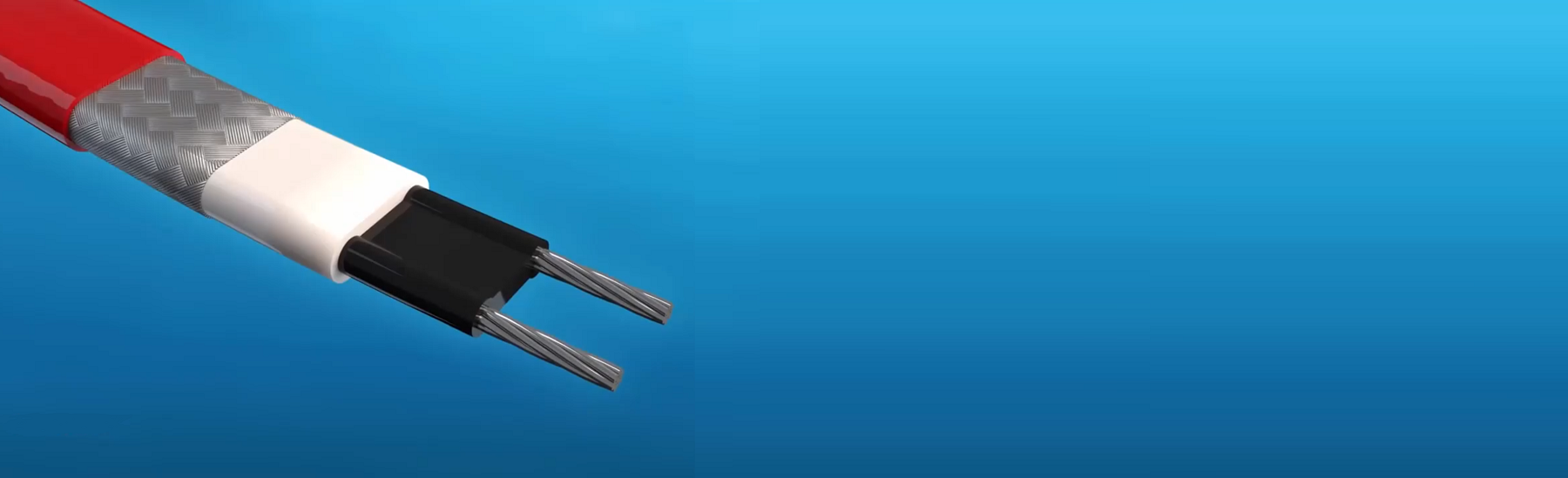

کابل حرارتی موجود در سیستم هیت تریس با کابل های قدرت معمول متفاوت است و هدف آن ها برخلاف معمول کابل ها، ایجاد اتلاف و گرما می باشد. با نصب کابل های حرارتی در کنار تجهیزات صنعتی نظیر لوله ها و مخازن و یا کف ساختمان و پشت بام ها و … هدر رفت حرارتی این سطح ها به وسیله کابل هیت تریس جبران شده و دمای سیال و یا خود تجهیزات در میزانی خاص نگه داری می شوند.
شایان ذکر است که عموما در جهت کاهش اتلاف دما، دور کابل های هیت تریسینگ به وسیله عایق هایی خاص نظیر پشم سنگ، پشم شیشه و .. پوشانده می شود.
این کار علاوه بر کاهش هدر رفت دمایی خود تجهیز، باعث می شود که گرمای تولید شده در کابل حرارتی به بیرون انتقال پیدا نکند.
در نهایت روی عایق تجهیزات معمولا لایه ای به نام کلدینگ از جنس آلومینیوم یا گالوانیزه کشیده می شود. این لایه علاوه بر زیبایی بصری مانع ورود آب و گرد و خاک به عایق خواهد شد.
کاربرد هیت تریسینگ چیست؟
طراحی و اجرای سیستم هیت تریس معمولا به یکی از دلایل زیر انجام می گردد :
- ممانعت از یخ زدگی لوله ها در زمستان و یا فرایندهایی خاص نظیر تقلیل گاز
- جلوگیری از ژله ای یا جامد شدن سیال هایی نظیر اسید ها در دماهای پایین
- نگهداری ویسکوزیته در حدی خاص در فرایندهایی نظیر تولید آسفالت و قیر
- جلوگیری از تشکیل رطوبت در فرآیندهایی که وجود آب باعث خلل یا پوسیدگی می گردد.
- استریل کردن لوله ها و فرایند ها به وسیله گرما
(شایان ذکر است نوع دیگری از فرآیند مشابه هیت تریسینگ به نام گرمایش به وسیله بخار (steam tracing) یا استیم تریسینگ وجود دارد که گرمایش در آن محیط به وسیله بخارهای داغ تولیدی در سایر پروسه های کارخانه انجام می گیرد. این سیستم به دلیل عدم در دسترس بودن بخار داغ معمولا در بیشتر کارخانه ها قابل اجرا نبوده و توجیه اقتصادی ندارد..)
در ذیل به اهم فعالیت های شرکت مبین صنعت راستین در حوزه هیت تریسینگ اشاره خواهد شد. در ادامه به صورت جداگانه به شرح هریک از موارد خواهیم پرداخت :

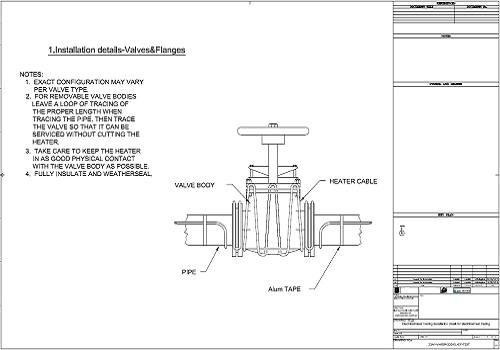

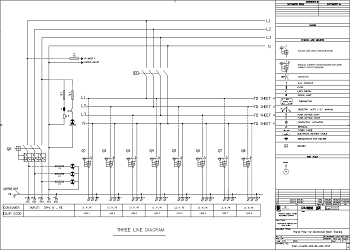

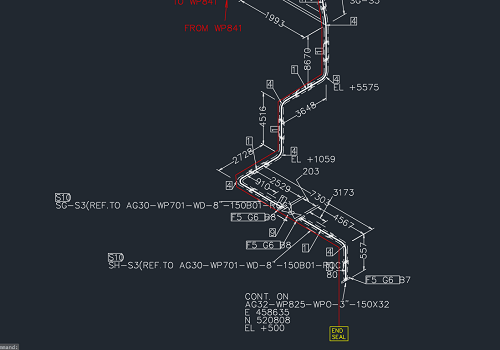

طراحی سیستم هیت تریسینگ مخازن، لوله ها، ابزاردقیق و ...
ما برخلاف بسیاری از شرکت ها فقط تامین کننده نیستیم و طراحی سیستم الکتریکال هیت تریسینگ را برای تمامی بخش های پروژه شما انجام می دهیم. (کلیه اسناد، محاسبات و نقشه ها به کارفرمای محترم تقدیم خواهد شد.)
تامین کننده تمامی اقلام هیت تریسینگ از برندهای معتبر جهانی
مبین صنعت راستین تامین کننده از یک برند نیست! ما در مجموعه مبین صنعت راستین علاوه بر تضمین کیفیت و قیمت تمامی محصولات هیت تریس تامین شده، با برندهای معتبر زیادی کار می کنیم. (به طور مستقیم و بدون واسطه) با خیالی آسوده خرید کنید! تضمین بهترین قیمت کابل هیت تریسینگ از کابل های معتبر و اصل جهانی را به شما می دهیم!
نصب ، اجرا، تست و راه اندازی کامل سیستم هیت تریسینگ
اجرا ی بیشتر پروژه های هیت تریس شرکت مبین صنعت راستین، توسط تیم اجرایی خود شرکت بوده است.از این رو ضمانت و گارانتی بالای نصب و اجرا در کنار گارانتی های سلامت کالا قابل ارائه به تمامی مشتریان عزیز می باشد.
عایق کاری و کلدینگ لوله ها، مخازن و تجهیزات هیت تریس شده
شاید عایق و کلدینگ در حیطه هیت تریسینگ نباشد اما جزئی جدایی ناپذیر از آن است. مبین صنعت تنها طراح عایق و کلدینگ مورد نیاز شما نیست! تامین، نصب و اجرای آن را نیز برای شما انجام خواهیم داد.
چرا مبین صنعت راستین ؟
شرکت مبین صنعت راستین یک شرکت پیمانکاری در حوزه های طراحی، تامین، ساخت، نصب و اجرا می باشد.
مبین صنعت راستین فروشنده یک کالا به شما نیست! ما از صفر تا صد پروژه کنار شما هستیم. هر پروژه هیت تریسینگ شامل 5 بخش اصلی می باشد. یک – طراحی / دو – تامین / سه – نصب و اجرا / چهار – عایق کاری و کلدینگ / پنج – تست و راه اندازی. تمامی بخش های یاد شده به همراه ضمانت ها و گارانتی ها بالای کیفیت (کالا و نصب) خدمت شما مشتریان عزیز ارائه خواهد شد. (مشاهده پروژه های شرکت مبین صنعت راستین در حوزه هیت تریس و تایید کارفرمایان ما، شاید بهترین راه حصول اطمینان از موارد فوق باشد)
برخی از پروژه های هیت تریسینگ شرکت مبین صنعت راستین
ردیف | پروژه های هیت تریسینگ | کارفرما | طراحی | تامین | اجرا | عایقکاری و کلدینگ | همکاری |
---|---|---|---|---|---|---|---|
1 | کارخانه لیچینگ زاگرس مس | شرکت زاگرس مس سازان | ☑ | ☑ | ☑ | ☑ | ☐ |
2 | کارخانه ذوب مس سرچشمه | شرکت ملی صنایع مس ایران | ☐ | ☐ | ☐ | ☐ | ☑ |
3 | کارخانه اسید جدید مجتمع مس سرچشمه | شرکت فن آوران پارسیان / رامپکو | ☑ | ☑ | ☑ | ☑ | ☐ |
4 | کارخانه اسید مجتمع مس خاتون آباد | شرکت فن آوران پارسیان / رامپکو | ☑ | ☑ | ☑ | ☑ | ☐ |
5 | کارخانه ذوب خاتون آباد ( صنایع مس ) | شرکت صنایع و معادن کانی مس | ☑ | ☑ | ☑ | ☑ | ☐ |
6 | کارخانه فولاد بردسیر | شرکت تام ایران خودرو | ☐ | ☐ | ☐ | ☐ | ☑ |
7 | پالایشگاه البراهین - اربیل عراق | شرکت البراهین | ☐ | ☐ | ☐ | ☐ | ☑ |
8 | گرمایش از کف تونل های انجماد | گروه تولیدی ساوانا | ☑ | ☑ | ☑ | ☐ | ☐ |
1 – طراحی سیستم هیت تریسینگ
طراحی سیستم هیت تریسینگ از اهمیت خاصی برخوردار است. عموماً در پلنتهای صنعتی به دو منظور از سیستم هیت تریسینگ استفاده میشود:
1- به منظور جلوگیری از یخ زدگی تجهیزات
2- به منظور نگهداری تجهیزات در دمایی مناسب برای انجام فرآیند
در هر دو مورد فوق طراحی اصولی و مناسب سیستم هیت تریسینگ از اهمیت بالایی برخوردار است. برای مثال در مورد اول اگر سیستم هیت تریسینگ نتواند از یخ زدگی جلوگیری کند، سیال داخل سیستم منجمد میشود. این موضوع در وهله اول باعث توقف خط تولید شده و اولین خسارات مالی را به مجموعه وارد میکند. در ادامه این روند، با ساکن ماندن سیال داخل لولهها و تجهیزات، احتمال ترکیدگی و آسیب به تجهیزات افزایش میابد.
(در مورد دوم نیز که سیستم هیت تریسینگ وظیفه نگهداری دما را بر عهده دارد، در صورت عملکرد نامطلوب می تواند منجر به بروز اختلال در فرایندهای شیمیایی و وارد آمدن خسارات مالی به مجموعه گردد.)
1 – 1 – چرا مبین صنعت راستین ؟
همانطور که گفته شد، طراحی سیستم هیت تریسینگ از اهمیت بالایی برخوردار بوده و میبایست توسط کادری مجرب طراحی شود. (بهترین حالت از نظر ضمانت برای کارفرما حالتی است که تامین و نصب سیستم هیت تریس نیز توسط طراح پروژه انجام شود. در این حالت احتمال مشاهده هر خطایی به شدت کاهش یافته و طراح مکلف به طراحی سیستم هیت تریسی متناسب با شرایط واقعی سایت خواهد شد.) در حین طراحی، طراح میبایست با در نظر گرفتن شرایط دمایی، جنس سیال، شرایط محیط و … اقدام به محاسبه توان لازم کابل نماید.
از نکات حایز اهمیت در طراحی، در نظر گرفتن محدودیتهای کابلهای حرارتی است. در صورتی که این محدودیتها به درستی در نظر گرفته نشوند، بیشک عملکرد مطلوب ارائه نمیشود و حتی ممکن است علاوه بر صدمه به سایر تجهیزات، خطراتی جانی برای پرسنل مجموعه را به همراه داشته باشد.
شرکت مبین صنعت راستین با استفاده توامان از علم و تجربه کافی در این زمینه، طراحیهای موفقی را برای صنایع مهم به انجام رسانیده است.مهندسان این شرکت با توجه به شرایط پروژه تعریف شده و در نظر گرفتن تمامی نکات و محدودیتهای فنی، بهترین طراحی را پیشنهاد میکنند.
شایان ذکر است، طرحی موفق است که در عین عملکردی مناسب در همه شرایطی محیطی محتمل، کمترین هزینه را برای کافرما به همراه داشته باشد! ( رضایت ما در کنار رضایت شما تعریف خواهد شد.)
2 – تامین اقلام سیستم هیت تریسینگ
گام دوم در پروژههای هیت تریس استفاده از اجناس مرغوب می باشد. حتی یک طراحی اصولی نیز بدون اجناس با کیفیت نمیتواند عملکرد قابل اطمینانی داشته باشد. لذا شرکت مبین صنعت راستین در راستای بهبود کیفیت پروژههای هیتتریس خود، اقدام به تامین مستقیم تمامی اقلام مورد نیاز پروژه های هیتتریس خود نموده است (موجود در انبارهای شرکت). این شرکت واردکننده مستقیم انواع کابلهای Self-Regulate سلفرگولیت (توان متغیر – خودتنظیم) و توان ثابت – Constant-Cable از معتبرترین برندهای هیت تریس از قبیل Bartec, Chromalox, Eltherm ,Raychem، Devi, Heat Trace, Thermon و … میباشد. تجهیزات جانبی مانند تابلو برق، جانکشن باکسهای عادی و ضد انفجار EX type و … نیز در لیست اقلام تامینی این شرکت میباشد.
2 – 1 – چرا مبین صنعت راستین ؟
آیا AVL پروژه شما به چند برند خاص محدود شده است ؟ نگران نباشید. شرکت مبین صنعت راستین باتوجه به سابقه بالای خود در زمینه سیستم های الکتریکال هیت تریس، بیشتر کابل های مورد نیاز پروژه ها را در انبارهای خود موجود دارد. (حتی در شرایط سخت تحریم! )
حتی در صورتی که کابل هیت تریس مورد نیاز شما و یا سایر اقلام هیت تریس درخواستی موجود نباشد. در کمترین زمان ممکن آن ها را به شما تحویل خواهیم داد. (تنها با یک تماس قیمت کابل هیت تریس مورد نیاز و سایر اقلام پروژه خود را از ما دریافت کنید)
برخی از شرکت های مطرح هیت تریس که مبین صنعت به طور مستقیم با ان ها کار می کند به شرح زیر می باشند :
(THE TOP COOPERATION HEAT TRACE COMPANIES)

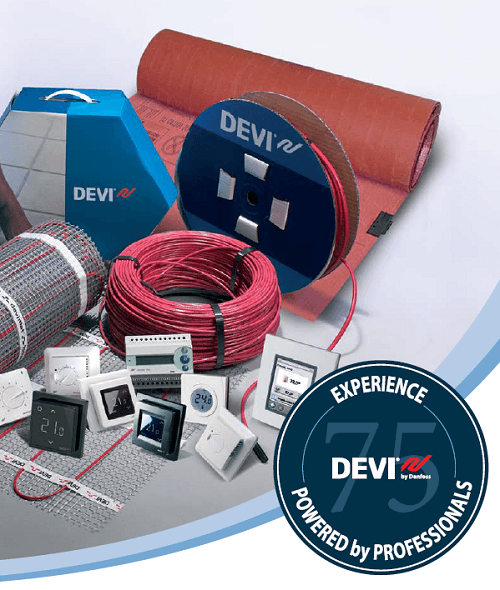

نام لاتین : (DANFOSS) DEVI
نام فارسی : دِوی (دانفوس)
ساخت کشور دانمارک
سال تاسیس شرکت : 1942
محصولات تولیدی
- کابل هیتتریس توان ثابت power constant
- توان متغیر self regulate cabe
- ترموستات thermostat
- کیت انتهای کابل end kit
- چسب شیشه ای glass tape
- چسب آلومینیومی Aluminum tape
- باکس سه راهی T-connection
- جعبه تقسیم (Junction Box)
- فیکسچر هیت تریس fixture
- بست فلزی لوله pipe strap
- بست انتهایی کابل End seal
- ساپورت – براکت Support bracket
- کانکشن heater cable splice connection
نام لاتین : (nvent) RAYCHEM
نام فارسی : رِی کِم (ریکم) – اِنوِنت
ساخت کشور آمریکا
سال تاسیس شرکت : 1957
محصولات تولیدی
- کابل هیتتریس توان ثابت power constant
- توان متغیر self regulate cabe
- کابل MI معدنی mineral cable
- ترموستات thermostat
- کیت انتهای کابل end kit
- چسب شیشه ای glass tape
- چسب آلومینیومی Aluminum tape
- باکس سه راهی T-connection
- جعبه تقسیم (Junction Box)
- فیکسچر هیت تریس fixture
- بست فلزی لوله pipe strap
- بست انتهایی کابل End seal
- ساپورت – براکت Support bracket
- کانکشن heater cable splice connection
محصولات تولیدی
- کابل هیتتریس توان ثابت power constant
- توان متغیر self regulate cabe
- ترموستات thermostat
- کیت انتهای کابل end kit
- چسب شیشه ای glass tape
- چسب آلومینیومی Aluminum tape
- باکس سه راهی T-connection
- جعبه تقسیم (Junction Box)
- فیکسچر هیت تریس fixture
- بست فلزی لوله pipe strap
- بست انتهایی کابل End seal
- ساپورت – براکت Support bracket
- کانکشن heater cable splice connection
نام لاتین : ELTHERM
نام فارسی : التِرم
ساخت کشور آلمان
سال تاسیس شرکت : 1942
محصولات تولیدی
- کابل هیتتریس توان ثابت power constant
- توان متغیر self regulate cabe
- کابل MI معدنی mineral cable
- ترموستات thermostat
- کیت انتهای کابل end kit
- چسب شیشه ای glass tape
- چسب آلومینیومی Aluminum tape
- باکس سه راهی T-connection
- جعبه تقسیم (Junction Box)
- فیکسچر هیت تریس fixture
- بست فلزی لوله pipe strap
- بست انتهایی کابل End seal
- ساپورت – براکت Support bracket
- کانکشن heater cable splice connection
نام لاتین : CHROMALOX
نام فارسی : کرومالوکس (کرومالکس)
ساخت کشور آمریکا
سال تاسیس شرکت : 1974
محصولات تولیدی
- کابل هیتتریس توان ثابت power constant
- توان متغیر self regulate cabe
- کابل MI معدنی mineral cable
- ترموستات thermostat
- کیت انتهای کابل end kit
- چسب شیشه ای glass tape
- چسب آلومینیومی Aluminum tape
- باکس سه راهی T-connection
- جعبه تقسیم (Junction Box)
- فیکسچر هیت تریس fixture
- بست فلزی لوله pipe strap
- بست انتهایی کابل End seal
- ساپورت – براکت Support bracket
- کانکشن heater cable splice connection
محصولات تولیدی
- کابل هیتتریس توان ثابت power constant
- توان متغیر self regulate cabe
- کابل MI معدنی mineral cable
- ترموستات thermostat
- کیت انتهای کابل end kit
- چسب شیشه ای glass tape
- چسب آلومینیومی Aluminum tape
- باکس سه راهی T-connection
- جعبه تقسیم (Junction Box)
- فیکسچر هیت تریس fixture
- بست فلزی لوله pipe strap
- بست انتهایی کابل End seal
- ساپورت – براکت Support bracket
- کانکشن heater cable splice connection
3 – نصب و اجرای سیستم هیتتریسینگ
مهمترین بخش هر پروژه HEAT TRACE بخش نصب، اجرا و تست می باشد. کابلهای هیت تریسینگ به دلیل ساختار متفاوتی که دارند نیاز به ملاحظات ویژهای حین نصب دارند. علاوه بر این نصب این کابلها دقیقاً میبایست مطابق طراحی انجام شود تا راندمانی برابر با طراحی را دشاته باشد. در غیر این صورت ممکن است توزیع گرما در سطوح مطابق طراحی انجام نگیرد.
برای مثال، تحت این شرایط ممکن است برخی بخشهای سیستم دچار یخزدگی بشود. از این رو بخش نصب و اجرا میبایست توسط نیروی کار متخصص و آموزشدیده انجام گیرد. (علاوه بر لوله ها و مخازن تجهیزات ابزار دقیق نیز باید بدرستی هیت تریسینگ گردند زیرا نقش به سزایی در کنترل پروسه دارند. لذا جلوگیری از یخ زدن این تجهیزات نیز از اهمیت به سزایی برخوردار است.) تیم نصب و اجرای مبین صنعت با به کارگیری نیروی اجرایی آموزشدیده و همچنین برقراری ارتباط تنگاتنگ بین طراح و نیروی اجرایی، این مرحله از پروژه هیتتریسینگ را به بهترین نحو برای شما به انجام خواهد رسانید.
1-3- تست اولیه سیستم هیت تریسینگ
پس از اتمام پروژه و بررسیهای نهایی نوبت به تست سیستم اجرا شده میرسد. سیستم هیتتریسینگ به دلیل دارا بودن بخشهای متفاوت میبایست با تستهای مختلفی مورد آزمایش قرار گیرد. برای مثال می توان به تست خاصیت عایقی کابلها در طول مسیر، عملکرد مطلوب تابلو برق با توجه به عملکرد توان متغیر کابلها نسبت به زمان و مواردی از این دست اشاره نمود. در این مرحله نیز تیم مهندسی و اجرای مبین صنعت با رعایت کامل نکات ایمنی و حفظ قابلیت اطمینان سایر بخشهای برقی مجموعه، اقدام به تست و تحویل پروژه مینماید. ( بدون ایجاد کوچکترین اختلال در سایر بخش های پلنت و مجموعه صنعتی شما )
4 – عایقکاری و کلدینگ لولهها و مخازن در سیستم الکتریکال هیت تریس

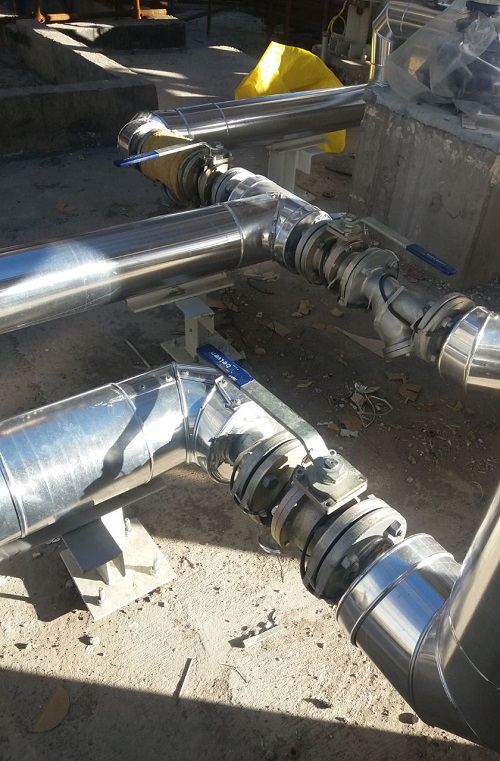

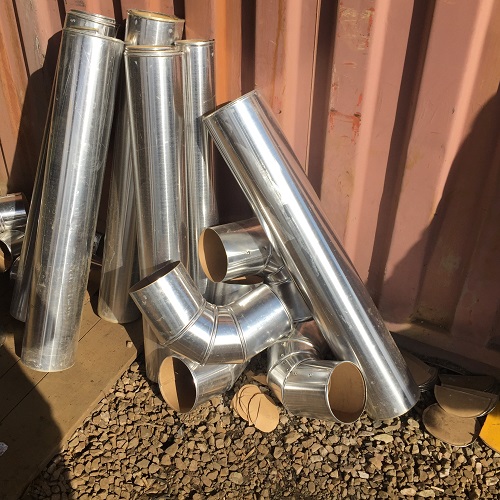

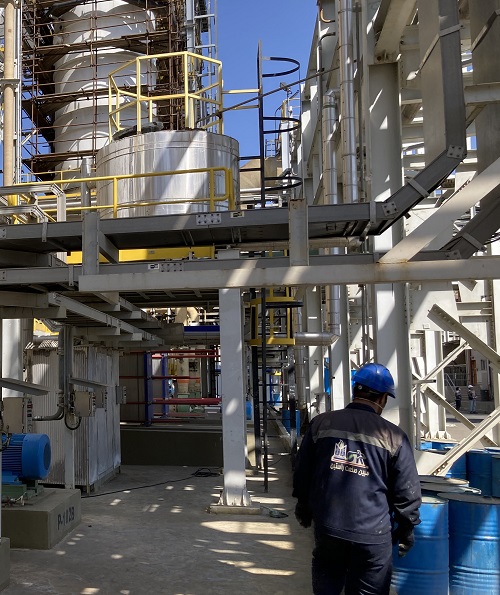

پس از نصب کابل ها و تجهیزات هیت تریس در یک پروژه هیتتریسینگ، نوبت به اجرای عایق و کلدینگ می رسد. تمامی بخشهایی که سیستم هیتتریسینگ بر روی آنها نصب شده است میبایست توسط عایق پوشیده شوند. درواقع هدف اصلی از عایقگذاری، محافظت از گرمای تولید شده در کابلهای حرارتی است (بدون عایق از گرمای تولیدی محافظت نشده واین گرما به سرعت به محیط اطراف منتقل شده و هدر می رود).
علاوه بر مورد یاد شده، نور خورشید و رطوبت نزولات جوی میتوانند باعث خرابی زودهنگام عایق بشوند. لذا برای حفاظت عایق از موارد یادشده، از کلدینگ استفاده میشود.(کلدینگ درواقع به مفهوم روکشدار کردن هر چیزی است.) در مرحله کلدینگ از ورق آلومینیوم یا گالوانیزه استفاده میشود. این ورقها در ابعاد مناسب برای پوشاندن عایق بریده شده و دقیقا با هندسه تجهیز ساخته و نصب میشوند.
4 -1- اهمیت انتخاب تیم مناسب برای عایقکاری و کلدینگ
از آن جایی که کابل های هیت تریسینگ حساس و دارای قیمت قابل ملاحضه ای برای کارفرما می باشند. بهتر است که بخش عایقکاری و کلدینگ پروژه توسط همان تیمی انجام گردد که سیستم هیت تریسینگ را نصب و راه اندازی نموده است. این کار باعث به حداقل رسیدن مشکلات و کاهش خرابی های ناخواسته در حین نصب عایق می گردد. علاوه بر این هرگونه خرابی ایجاد شده در دوره گارانتی تنها به مجری سیستم هیت تریس مربوط خواهد شد. (شایان ذکر است که در اکثر پروژه های هیت تریسینگ شرکت مبین صنعت راستین، بخش عایقکاری و کلدینگ نیز در اسکوپ کاری این شرکت بوده است.)
مورد یاد شده در بالا باعث خواهد شد که در صورتی که در دوره گارانتی به هر دلیل دمای خطوط از دمای درخواستی در اسناد پروژه کاهش یابد. تنها و تنها پیمانکار سیستم هیت تریس مسئول رفع خرابی و مرتفع کردن مورد یاد شده باشد.
5 – تست سیستم هیت تریس و راه اندازی
آخرین مرحله از یک پروژه هیتتریسینگ تست و راه اندازی سیستم مذکور می باشد. این مرحله بعد از عایق کاری و کلدینگ انجام می شود، چرا که شاید در حین عملیات عایق کاری، به دلیل اصابت جسم تیز و برنده به سطوح کابل مسیری از آن قطع شده باشد. ( این همان دلیلی است که شرکت مبین صنعت راستین، تاکید دارد که در صورت امکان بخش عایق کاری و کلدینگ پروژه توسط تیم عایق کاری خود شرکت انجام پذیرد.) در صورتی که کارفرما اصرار به واگذاری این بخش کار به تیم دیگری را داشته باشد، باید گفت که در صورت مشاهده خطا و مشکل بعد از نصب عایق و کلدینگ در سیستم هیت تریسینگ، در صورتی که به اثبات برسد مشکل یاد شده بر اثر مشکل و اشتباه در نصب عایق و کلدینگ است، ضمانت و گارانتی کار تحت الشعاع قرار می گیرد.
اما لازم به نگرانی نیست! نیاز گرمایشی خود و انتظارات خود از سیستم هیت تریس مطلوب خود را به ما بگویید. تیم مبین صنعت با کمترین هزینه ممکن بهترین سیستم هیت تریس Heat Trace System ممکن را برای شما طراحی، به شما تحویل و سلامت کار آن را برای شما ضمانت می نماید.
از 0 تا 100 پروژه کنار شما خواهیم بود.
برخی از پروژههای هیتتریس شرکت مبین صنعت راستین
برای مشاهده جزئیات بیشتر در مورد هر پروژه روی آن کلیک نمایید
پروژه هیت تریسینگ - EPC
کارخانه اسید مجتمع مس خاتون آباد
شامل :
- طراحی سیستم هیت تریسینگ
- تامین متریال
- اجرا سیستم هیت تریس
- عایق کاری و کلدینگ
- تست و راه اندازی
پروژه هیت تریسینگ - EPC
کارخانه اسید مجتمع مس سرچشمه
شامل :
- طراحی سیستم هیت تریسینگ
- تامین متریال
- اجرا سیستم هیت تریس
- عایق کاری و کلدینگ
- تست و راه اندازی
پروژه هیت تریسینگ - EPC
کارخانه ذوب مجتمع مس خاتون آباد
شامل :
- طراحی سیستم هیت تریسینگ
- تامین متریال
- اجرا سیستم هیت تریس
- عایق کاری و کلدینگ
- تست و راه اندازی
برای دریافت اطلاعات بیشتر در زمینه کابل های حرارتی و سیستم های هیت تریسینگ، از بخش مطالب خواندنی وبسایت ما دیدن فرمایید.
