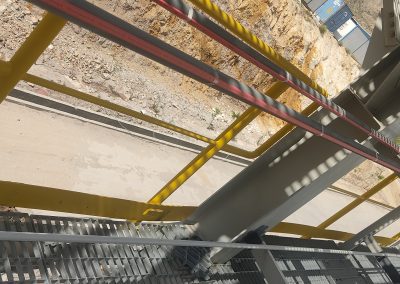

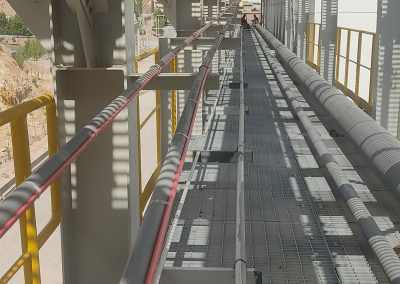

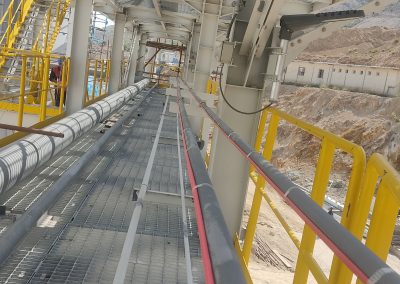

،هیت تریسینگ بخش فلوتاسیون کارخانه تغلیظ مس دره زار

نوع پروژه : طراحی، اجرا و راه اندازی

شرح پروژه :جلوگیری از یخ زدگی خطوط آب بخش فلوتاسیون کارخانه تغلیظ مس دره زار

– طراحی و مهندسی سیستم هیت تریسینگ و نقشه های تابلوهای برق شامل موارد ذیل :

• Heat loss calculation for heat tracing
• Cable selection for heat tracing
• Material take off ( MTO )
• panel plan
• wiring diagram
• Layout of system

از نکات حایز اهمیت در طراحی، در نظر گرفتن محدودیت‌های کابل‌های حرارتی است. در صورتی که این محدودیت‌ها به درستی در نظر گرفته نشوند، بی‌شک عملکرد مطلوب ارائه نمی‌شود و حتی ممکن است علاوه بر صدمه به سایر تجهیزات، خطراتی جانی برای پرسنل مجموعه را به همراه داشته باشد.

– تامین تجهیزات سیستم هیت تریس

– ساخت تابلو های سیستم هیت تریس

– نصب کلیه تجهیزات سیستم هیت تریسینگ شامل :

• نصب کابل های حرارتی مطابق با نقشه های مهندسی
• نصب تابلو برق های هیت تریس
• نصب ترموستات و junction box هیت تریس و سایر تجهیزات

– عایق کاری و کلدینگ کلیه خطوط دارای کابل حرارتی

– راه اندازی سیستم هیت تریس و تحویل به کارفرما

– as built نقشه های مهندسی هیت تریس (ازبیلت – چون ساخت)

شایان ذکر است که عموما در جهت کاهش اتلاف دما، دور کابل های هیت تریسینگ به وسیله عایق هایی خاص نظیر پشم سنگ، پشم شیشه و .. پوشانده می شود.

این کار علاوه بر کاهش هدر رفت دمایی خود تجهیز، باعث می شود که گرمای تولید شده در کابل حرارتی به بیرون انتقال پیدا نکند.

در نهایت روی عایق تجهیزات معمولا لایه ای به نام کلدینگ از جنس آلومینیوم یا گالوانیزه کشیده می شود. این لایه علاوه بر زیبایی بصری مانع ورود آب و گرد و خاک به عایق خواهد شد.

                               ———————– همزمان با پیشرفت پروژه ، این صفحه بروز می‌شود ———————–

کارفرما : شرکت ملی صنایع مس ایران

پیمانکار اول : شرکت رامپکو

پیمانکار دوم : شرکت مهندسی مبین صنعت راستین

مدت زمان پروژه: 6 ماه

محل پروژه: ایران، استان کرمان، سرچشمه

وضعیت پروژه: در دست اجرا
